Eksperimentong pagsusuri ng pneumatic conveying pagganap sa ilalim ng iba't ibang mga gradients ng presyon

2025-06-19

SaMga Pneumatic Conveying Systems, Ang gradient ng presyon ay isang kritikal na parameter na naglalarawan sa estado ng daloy ng gas at solidong mga partikulo sa mga pipeline. Direkta itong sumasalamin sa pagkonsumo ng enerhiya na kinakailangan upang mapagtagumpayan ang paglaban sa panahon ng paghahatid at makabuluhang nakakaapekto sa kahusayan, katatagan, at pagiging epektibo. Samakatuwid, ang malalim na pananaliksik sa pagganap ng system sa ilalim ng iba't ibang mga gradients ng presyon ay mahalaga para sa pag-optimize ng disenyo, pagpapabuti ng kahusayan sa pagpapatakbo, pagbabawas ng pagkonsumo ng enerhiya, at pagliit ng pagkawala ng materyal. Ang artikulong ito ay nagtatanghal ng isang pang -eksperimentong pagsusuri ng kung paano ang mga pagkakaiba -iba ng gradient ng presyon ay nakakaimpluwensya sa pneumatic conveying pagganap.

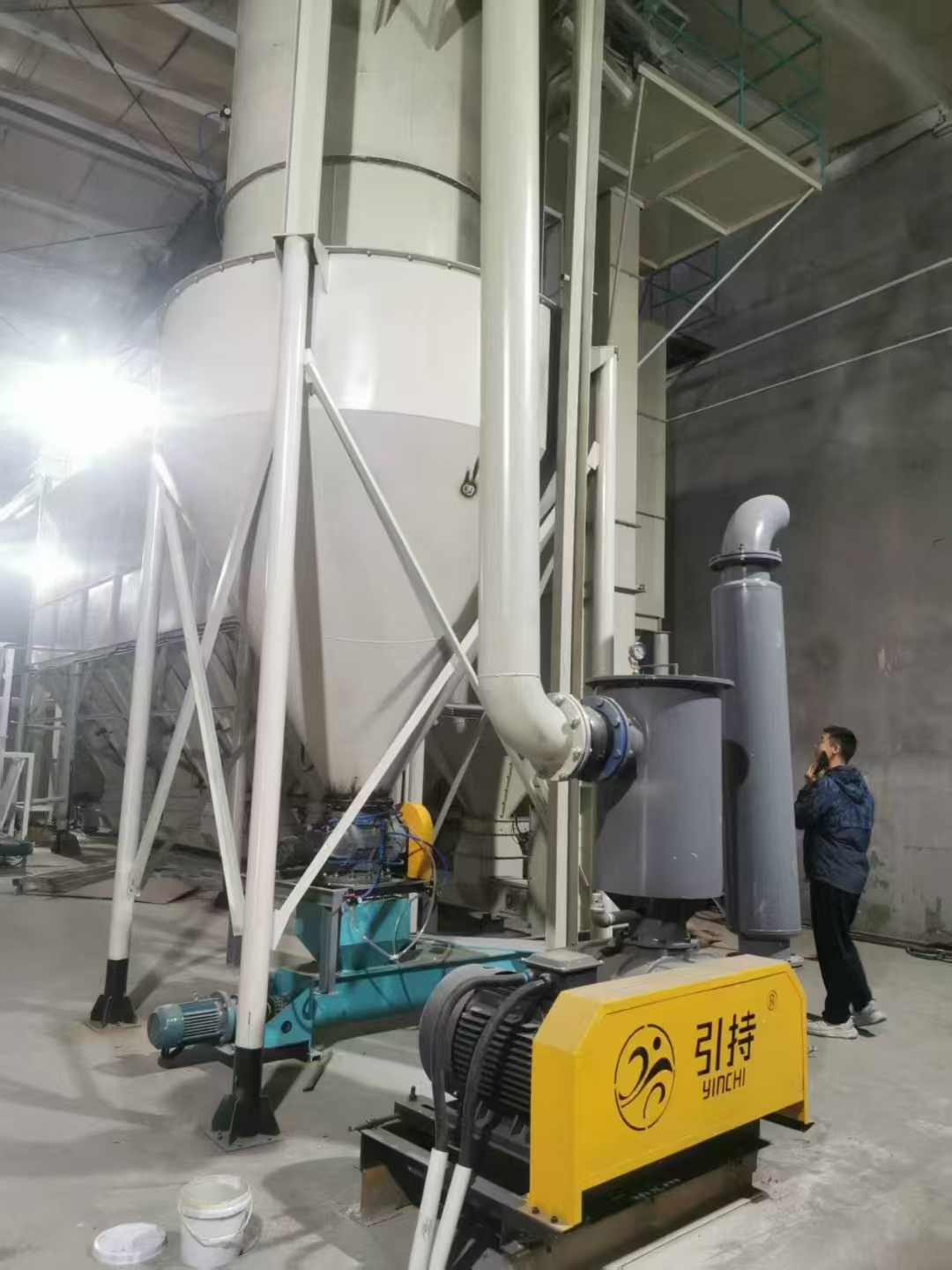

Pneumatic conveying system

Mga pundasyon ng pneumatic conveying & pressure gradient

Paano gumagana ang pneumatic conveying

Mga Pneumatic Conveying SystemsPangunahing gumamit ng kagamitan sa mapagkukunan ng hangin (hal., Blower, compressor) upang makabuo ng high-speed airflow, propelling butil na materyales sa pamamagitan ng mga nakapaloob na mga pipeline. Batay sa solid-gas ratio at bilis ng daloy, ang pneumatic conveying ay ikinategorya sa dalawang pangunahing uri:


  • Dilute-phase conveying: mababang solid-gas ratio, mataas na bilis ng gas, mga particle na sinuspinde sa daloy ng hangin. Tamang-tama para sa maikling-distansya, paglipat ng materyal na low-density.
  • Ang siksik na phase conveying: mataas na solid-gas ratio, mas mababang bilis ng gas, ang mga particle ay lumipat sa mga plug o layer. Angkop para sa pangmatagalan, mataas na kapasidad, o marupok/nakasasakit na materyales.


Pressure gradient at ang kahalagahan nito

Ang gradient ng presyon (sinusukat sa PA/M o KPA/M) ay tumutukoy sa pagbabago ng presyon sa bawat yunit ng pipeline. Sa pneumatic conveying, ipinapahiwatig nito ang pagkawala ng enerhiya dahil sa alitan, gravity, at paglaban sa pagpabilis.

Mga pangunahing epekto ng gradient ng presyon:


  • Pagkonsumo ng enerhiya: Ang mas mataas na gradients ay nangangailangan ng higit na lakas mula sa mga blower/compressor.
  • Katatagan ng daloy: Ang mga pinakamainam na gradients ay matiyak na matatag na daloy (hal., Dagat-phase plug flow). Masyadong mababa → clogging; Masyadong mataas → labis na pagsusuot at basura ng enerhiya.
  • Pagpapahiwatig ng kapasidad: Sa loob ng isang tiyak na saklaw, ang pagtaas ng gradient ay nagpapabuti ng materyal na throughput.
  • Pinsala sa Materyal at Pipeline: Ang labis na gradients ay nagdaragdag ng breakage ng butil at pipeline wear.


Mga Eksperimentong Pamamaraan at Pagganap ng Metrics

Eksperimentong pag -setup

Ang isang karaniwang pneumatic conveying test rig ay may kasamang:


  1. Air supply (blower, compressor)
  2. Feed System (Screw Feeders, Rotary Valves)
  3. Paghahatid ng pipeline (transparent para sa pagmamasid sa daloy)
  4. Gas-solid separator (cyclones, bag filter)
  5. Timbang at Koleksyon (Pagsukat ng Material Throughput)
  6. Sensor at DAQ System:



  • Pressure Transducers (Lokal/Global Gradients)
  • Daloy ng metro (dami ng gas)
  • Pagsukat ng bilis (LDV, PIV)
  • Mga sensor ng temperatura


Mga pangunahing tagapagpahiwatig ng pagganap


  • Kabuuang pagbagsak ng presyon (ΔP Kabuuan ) = Gas-phase (ΔP g
  • Pressure Gradient (ΔP/L) - Core Parameter (PA/M)
  • Solid na rate ng daloy ng masa (m s ) - kg/s o t/h
  • Solid-gas ratio (μ) = M s /m g
  • Pagkonsumo ng enerhiya (e) = Power Input / M s
  • Mga rate ng breakage ng butil at pipeline


Pangunahing mga natuklasang pang -eksperimentong


  1. Pressure gradient kumpara sa paghahatid ng kapasidad
  • Ang pagtaas ng gradient (sa pamamagitan ng mas mataas na bilis ng gas/solidong pag-load) ay nagpapalaki ng materyal na throughput, ngunit hindi linearly.
  • Halimbawa: Para sa 2mm plastic pellets sa isang 100mm pipe, pagtataas ng ΔP/L mula 100 hanggang 300 pa/m nadagdagan ang throughput mula 0.5 hanggang 2 T/h. Karagdagang pagtaas ng nagbigay ng pagbawas ng pagbabalik.

Pneumatic conveying system

       2. Mga paglilipat ng rehimen ng daloy
  • Dilute-phase: mababang gradients panganib na pag-aayos ng butil; Ang mga optimal na gradients ay matiyak na matatag na suspensyon.
  • Siksik-phase: gradients sa ibaba 150 pa/m sanhi ng pag-clog; 250–350 Pa/m pinananatili ang matatag na daloy ng plug; > 450 pa/m nagambala plugs sa dilute flow.
       3. Energy Efficiency Trade-off
  • Ang isang U-shaped curve ay nag-uugnay sa gradient (ΔP/L) at pagkonsumo ng enerhiya (E).
  • Halimbawa: Ang isang long-distance system ay nakamit ang kaunting paggamit ng enerhiya (5 kWh/t) sa ΔP/L = 50 kPa.
    Pneumatic conveying system
       4. Materyal at pagsusuot ng pipeline
  • Mataas na gradients (hal.
       5. Pagmamanman ng katatagan
  • Ang pagbabagu -bago ng presyon (pagsusuri ng FFT) signal instability (hal., Panganib sa clogging).


Mga pananaw sa pag -optimize ng engineering


  1. Disenyo at Pagpili: Tumugma sa mga saklaw ng gradient sa mga materyal na katangian (density, abrasiveness) at mga kinakailangan sa distansya/taas.
  2. Operational tuning: Ayusin ang mga rate ng hangin/feed upang mapanatili ang ΔP/L sa "matamis na lugar" para sa kahusayan.
  3. Smart Control: IoT sensor + AI-driven PID loops para sa real-time na gradient optimization.
  4. Magsuot ng pagpapagaan: Gumamit ng mga tubo na may linya na ceramic o pinalakas na mga bends para sa mga nakasasakit na materyales.
  5. Mga Pagsasaayos ng Materyal na Tukoy: Magdagdag ng mga daloy ng daloy o baguhin ang pagkamagaspang ng pipe upang mabago ang mga pangangailangan ng gradient.


Konklusyon at hinaharap na pananaw

Ang eksperimentong pagsusuri na ito ay nagpapakita kung paano naiimpluwensyahan ng mga gradients ng presyon ang kritikal na pneumatic na kahusayan, katatagan, at gastos. Ang mga pagsulong sa hinaharap sa AI-powered predictive control at real-time adaptive system ay nangangako ng karagdagang pag-optimize, pagmamaneho ng greener, mas matalinong mga solusyon sa pang-industriya.
