Paano Mababawas ng Pneumatic Conveying System ang Alikabok, Downtime, at Pagkawala ng Materyal?

Abstract

Ang paglipat ng mga pulbos, pellet, at butil ay mukhang simple hanggang sa harapin mo ang mga ulap ng alikabok, mga baradong chute, paghihiwalay, sirang produkto, at mga operator na nag-aalaga ng mga transfer point sa buong araw. Isang mahusay na disenyoPneumatic conveying systemnaglilipat ng maramihang materyal sa pamamagitan ng mga nakalakip na pipeline gamit ang kinokontrol na daloy ng hangin, na tumutulong sa mga halaman na manatiling mas malinis, mas ligtas, at mas pare-pareho habang binabawasan ang manu-manong paghawak.

Pinaghiwa-hiwalay ng gabay na ito ang mga desisyon na talagang mahalaga sa pagganap at gastos sa pagpapatakbo, mula sa vacuum vs pressure hanggang sa dilute vs dense phase, pagsasala, pagpili ng airlock, at pagruruta ng pipeline. Kasama rin dito ang isang praktikal na checklist, isang talahanayan ng paghahambing, at isang FAQ upang maaari kang lumipat mula sa "kailangan namin ng isang bagay na gumagana" sa isang malinaw, mababang-panganib na detalye. Ang mga halimbawa at rekomendasyon ay sumasalamin sa mga karaniwang kondisyong pang-industriya at ang diskarte sa engineering na ginagamit ngShandong Yinchi Environmental Protection Equipment Co., Ltd.

Talaan ng mga Nilalaman

• Balangkas
• Anong mga Problema ang Lutasin ng Pneumatic Conveying
• Paano Gumagana ang Pneumatic Conveying System
• Vacuum Conveying vs Pressure Conveying
• Dilute Phase vs Dense Phase
• Mga Pangunahing Bahagi na Nagpapasya sa Pagkakaaasahan
• Checklist ng Disenyo Bago Ka Bumili
• Enerhiya at Operating Cost Levers
• Pagkontrol sa Alikabok at Mga Pagsasaalang-alang sa Kaligtasan
• Plano ng Komisyon at Pagpapanatili
• Mga Real World Use Case
• FAQ
• Konklusyon at Mga Susunod na Hakbang

Balangkas

• Tukuyin ang iyong pinakamalaking mga punto ng sakit at kung ano ang hitsura ng "tagumpay" sa sahig
• Unawain ang mga pangunahing kaalaman sa airflow-at-solids upang maihambing ang mga panukala
• Piliin ang tamang conveying mode para sa distansya, layout, at mga pickup point
• Pumili ng dilute o dense phase batay sa fragility at kapasidad ng produkto
• I-lock ang mga maaasahang bahagi na tumutugma sa iyong materyal na gawi
• Gumamit ng checklist upang mabawasan ang panganib bago ang paggawa at pag-install
• Magplano para sa pagkontrol ng alikabok, ligtas na operasyon, at pagpapanatili mula sa unang araw

Anong mga Problema ang Lutasin ng Pneumatic Conveying

Kung isasaalang-alang mo ang isangPneumatic conveying system, malamang na hindi mo ito ginagawa para masaya. Ginagawa mo ito dahil ang iyong kasalukuyang paraan ng paglipat ay nangangailangan ng oras, produkto, at pasensya.

• Alikabok sa mga transfer pointna nagbabalot ng kagamitan, nagpapalitaw ng mga alarma sa housekeeping, at lumilikha ng hindi komportableng mga kondisyon sa pagtatrabaho
• Pagkawala ng materyal at kontaminasyonmula sa mga bukas na conveyor, pagtagas, o madalas na paglilinis
• Pagtulay at pagbabarasa mga chute, hopper, at screw feeder dahil sa hindi pantay na daloy
• Hindi pare-pareho ang batchingsanhi ng segregation, spillage, o hindi matatag na rate ng feed
• Mataas na labor dependencekung saan ang mga operator ay dapat makialam upang panatilihing gumagalaw ang materyal
• Pagkasira ng produktogaya ng pagkabasag ng pellet, pagkasira ng pulbos, o pagbuo ng labis na multa
• Mga hadlang sa layoutkapag kailangan mong mag-ruta sa paligid ng mga istruktura, sa mga sahig, o hanggang sa mga silo

Nakakatulong ang nakapaloob na pipeline conveying dahil binabawasan nito ang mga nakalantad na transfer point at gumagalaw ang materyal na may kontroladong hangin at presyon. Nangangahulugan iyon na mas kaunting mga lugar para sa pagtakas ng alikabok, mas kaunting mga lugar na matapon, at mas kaunting mga lugar para sa "misteryo downtime" upang itago.

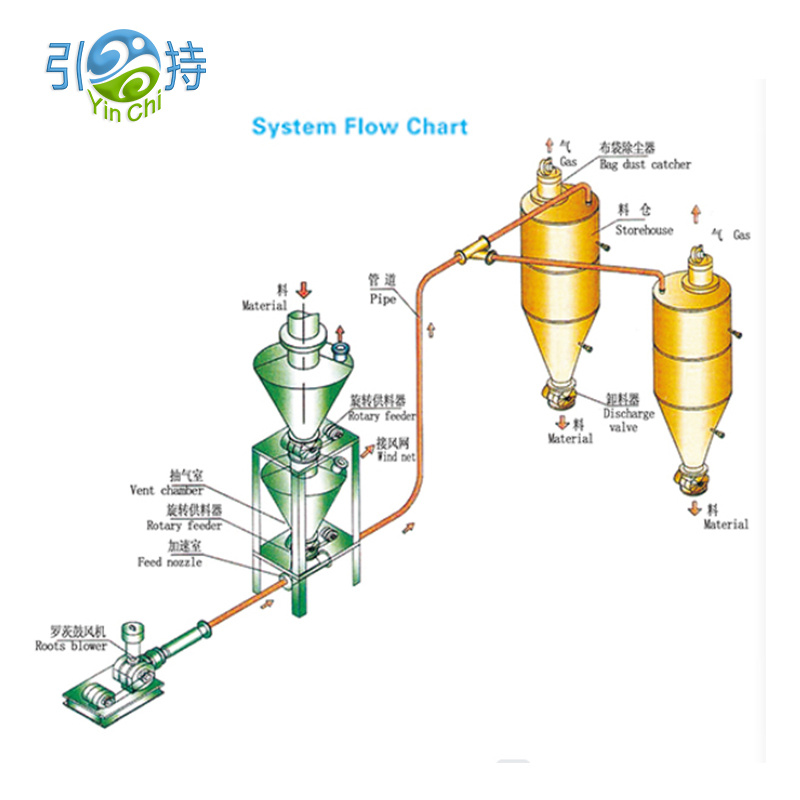

Paano Gumagana ang Pneumatic Conveying System

Sa mataas na antas, aPneumatic conveying systemnagdadala ng mga bulk solid sa pamamagitan ng isang tubo gamit ang pagkakaiba sa presyon at daloy ng hangin. Ang materyal ay pumapasok sa conveying line sa isang pickup point, naglalakbay patungo sa isang receiving vessel, at ang hangin ay nahihiwalay mula sa mga solido sa pamamagitan ng pagsasala.

Ano ang nangyayari sa loob ng tubo

• Ang daloy ng hangin ay nagbibigay ng puwersang nagtutulak
• Ang mga solid ay inilalagay o itinutulak kasama depende sa conveying mode
• Ang bilis ay dapat sapat na mataas upang maiwasan ang pag-aayos ngunit hindi masyadong mataas na ito ay sumisira ng produkto o nag-aaksaya ng enerhiya
• Ang mga liko, mahabang pagtakbo, at mga pagbabago sa elevation ay nagdaragdag ng resistensya at nakakaapekto sa katatagan

Ano ang dapat mong hilingin sa anumang disenyo

• Stable conveying nang walang surging, plugging, o "burping" sa receiver
• Nahuhulaang rate ng feed sa mga pagbabago, panahon, at materyal na lote
• Dust-tight na operasyon na may sukat na pagsasala para sa tunay na mga kondisyon ng produksyon
• Makatwirang pag-access sa pagpapanatili sa mga punto ng pagsusuot at mga filter

Vacuum Conveying vs Pressure Conveying

Ang isa sa mga unang pagpipilian ay kung ang iyong conveying line ay dapat hilahin ang materyal (vacuum) o itulak ang materyal (presyon). Parehong maaaring gumana nang maayos, ngunit nalulutas nila ang iba't ibang mga problema sa halaman.

Ang isang praktikal na tuntunin ng hinlalaki ay magsimula sa iyong layout. Kung kailangan mong mangolekta mula sa ilang mga punto at maghatid sa isang lugar, kadalasang pinapasimple ng mga solusyon sa vacuum ang network. Kung kailangan mong maghatid ng materyal sa isang malayong silo o maramihang bin, ang pressure conveying ay maaaring mas angkop.

Dilute Phase vs Dense Phase

Dito maraming proyekto ang nagtagumpay o nabigo. Ganun dinPneumatic conveying systemay maaaring kumilos nang maganda sa isang materyal at napakalubha sa isa pa kung mali ang piniling bahagi.

Dilute phase

• Ang materyal ay dinadala sa isang medyo mataas na bilis ng daloy ng hangin
• Kadalasan ay mas simple upang kontrolin at maaaring hawakan ang isang malawak na hanay ng mga pulbos at pellets
• Panganib: ang mas mataas na bilis ay maaaring magpapataas ng pagkasira, ingay, at pagkasira ng produkto

Siksik na yugto

• Gumagalaw ang materyal sa mas mababang bilis sa mas "slug" o "plug" na paraan

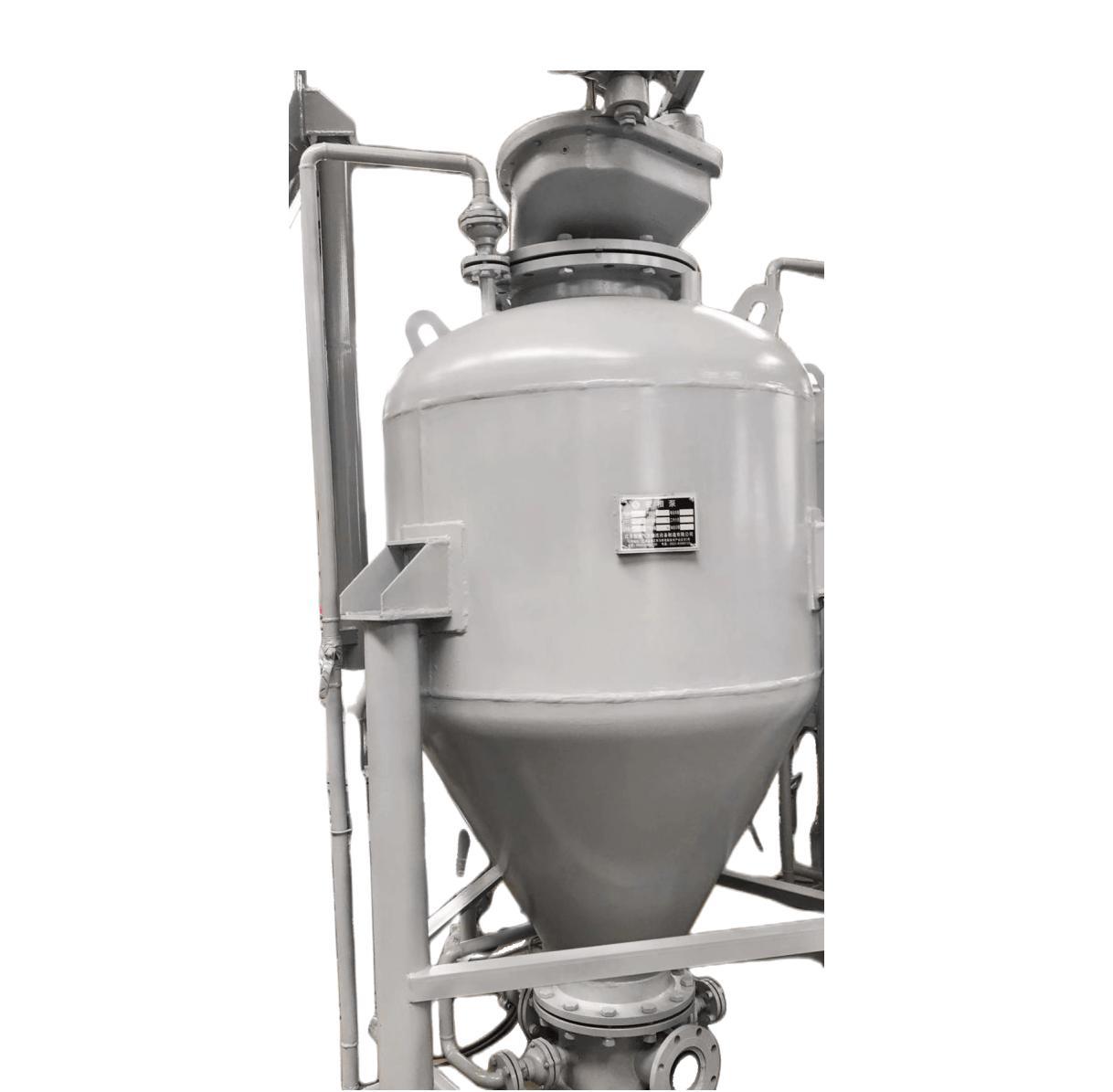

• Kadalasang ginusto para sa mga marupok na produkto, mga nakasasakit na pulbos, o kapag pinaliit ang mga bagay sa pagkasira
• Panganib: maaaring mangailangan ng mas maingat na pagpapakain, kontrol sa presyon, at pag-tune na tukoy sa materyal

Kung ang iyong planta ay may mga isyu tulad ng pagkasira ng pellet, masyadong maraming multa, o nakikitang pagguho sa mga liko, ang siksik na bahagi (o isang diskarte sa mas mababang bilis) ay magiging isang seryosong kandidato. Kung ang iyong nangungunang isyu ay maaasahang transportasyon na may direktang kontrol, ang dilute phase ay maaaring ang pinakamabilis na landas patungo sa katatagan.

Mga Pangunahing Bahagi na Nagpapasya sa Pagkakaaasahan

Maaaring magkamukha ang mga quote sa papel, ngunit ipinapakita ng mga pagpipilian sa bahagi kung naiintindihan ng supplier ang iyong materyal. Narito ang mga bahagi na kadalasang nagpapasya sa pang-araw-araw na pagganap.

• Feeding devicegaya ng rotary airlock valve, venturi, o pressure vessel feed, pinili para sa leakage control at stable solids rate
• Pinagmumulan ng hangingaya ng blower, fan, o compressor, na may sukat para sa kinakailangang presyon at daloy na may margin para sa pag-load ng filter
• Linya ng paghahatidkabilang ang diameter ng tubo, mga liko, at mga seksyon ng pagsusuot, na idinisenyo upang limitahan ang pagbaba ng presyon at maiwasan ang pag-aayos
• Receiver at pagsasalakabilang ang lugar ng filter, paraan ng paglilinis, at paglabas ng alikabok, na idinisenyo para sa tuluy-tuloy na operasyon nang hindi nasasakal
• Mga kontrol at instrumentasyonkabilang ang mga pressure sensor, differential pressure sa mga filter, at mga interlock na pumipigil sa mga runaway plugging event

Para sa maraming pabrika, ang airlock valve ay isang tahimik na troublemaker. Ang sobrang pagtagas ay nangangahulugan ng hindi matatag na paghahatid, mahinang paghihiwalay ng receiver, at hindi inaasahang alikabok. Ang masyadong masikip o hindi magandang tugmang mga clearance ay maaaring lumikha ng init, pagbubuklod, at madalas na paghinto. Itugma ang airlock sa laki ng iyong particle, temperatura, abrasiveness, at kinakailangang antas ng sealing.

Checklist ng Disenyo Bago Ka Bumili

Gamitin ang checklist na ito upang ihambing ang mga panukala at bawasan ang mga hindi kasiya-siyang sorpresa pagkatapos ng pag-install. Ang layunin ay hindi pagiging perpekto, ito ay kontrol sa panganib.

• Profile ng materyalkabilang ang bulk density, hanay ng laki ng particle, moisture sensitivity, stickiness, abrasiveness, at temperatura
• Mga target ng kapasidadkabilang ang average na rate, peak rate, at kung gaano kadalas nangyayari ang mga peak
• Distansya at pagrurutakabilang ang kabuuang katumbas na haba, bilang ng mga liko, patayong pag-angat, at mga available na punto ng suporta
• Mga punto ng pickup at dischargekabilang ang kung gaano karaming mga mapagkukunan at destinasyon ang kailangan mo ngayon at sa loob ng dalawang taon
• Pamantayan sa kalinisankabilang ang kung gaano karaming alikabok ang katanggap-tanggap sa paligid ng receiver at kung ano ang hitsura ng housekeeping ngayon
• Kapangyarihan at mga kagamitankabilang ang magagamit na kapasidad ng kuryente at kung ang naka-compress na hangin ay matatag at tuyo
• Pamamahala ng suotkabilang ang istilo ng liko, mga bahaging maaaring palitan ng pagsusuot, at access para sa inspeksyon
• Pag-access sa pagpapanatilikabilang ang espasyo sa pagpapalit ng filter, airlock service clearance, at ligtas na isolation point
• Plano ng pagkomisyonkabilang ang mga pagsubok na tumatakbo gamit ang iyong tunay na materyal, hindi lamang sa mga "karaniwang" sample

Kung iniiwasan ng isang panukala ang mga paksang ito o sinasagot ang mga ito nang malabo, hindi iyon isang "nice-to-have" na puwang. Doon magmumula ang iyong downtime mamaya.

Enerhiya at Operating Cost Levers

Ang gastos sa pagpapatakbo ay hindi lamang tungkol sa laki ng motor. Ito ay tungkol sa kung ang system ay maaaring maglipat ng materyal sa pinakamababang stable na bilis at presyon para sa iyong mga partikular na kondisyon.

• Pagpili ng diameter ng tubonakakaapekto sa bilis at pagbaba ng presyon nang husto
• Disiplina sa pagrurutatulad ng mas kaunting matalim na liko ay binabawasan ang kaguluhan at pagkasira
• Kontrol ng daloy ng hanginnakakatulong na maiwasan ang labis na pagsabog ng materyal para lamang "maging ligtas"
• Sukat ng filterpinipigilan ang mataas na differential pressure na pumipilit sa pinagmumulan ng hangin na gumana nang mas mahirap
• Pamamahala ng leaksa mga airlock at koneksyon ay binabawasan ang nasayang na hangin at hindi matatag na daloy

Ang isang karaniwang nakatagong gastos ay tumatakbo sa sobrang bilis ng hangin dahil ang sistema ay kulang sa instrumento. Sa mas mahusay na pagsubaybay sa presyon at filter, mapagkakatiwalaan ng mga operator ang proseso, hindi ang kanilang mga instinct, at maaari mong panatilihin ang linya sa isang matatag, mahusay na window.

Pagkontrol sa Alikabok at Mga Pagsasaalang-alang sa Kaligtasan

Ang alikabok ay hindi lamang isang isyu sa kalinisan. Ang mga pinong particle ay madaling maging airborne, lumipat sa mga bearing at mga de-koryenteng cabinet, at lumikha ng hindi komportable na mga kapaligiran sa pagtatrabaho. Binabawasan ng kalakip na conveying ang bilang ng mga open transfer point, ngunit ang kontrol ng alikabok ay nakasalalay pa rin sa matalinong pagtanggap at pagsasala.

Mga praktikal na hakbang na gumagawa ng nakikitang pagkakaiba

• Gumamit ng receiver na may sapat na lugar ng filter upang manatiling matatag ang pagsasala sa mahabang pagtakbo
• Pumili ng paraan ng paglilinis ng filter na tumutugma sa iyong duty cycle at gawi ng alikabok
• Planuhin ang paglabas ng alikabok upang ang mga multa ay hindi na muling pumasok sa workspace habang tinatanggalan ng laman
• I-seal ang mga koneksyon at i-maintain ang mga gasket para panatilihing tunay na nakapaloob ang system
• Panatilihing naa-access ang mga port ng inspeksyon upang ang "maliit na isyu" ay hindi maging mga biglaang plug

Kung ang iyong materyal ay nasusunog o napakahusay, talakayin ang mga kinakailangan sa kaligtasan na partikular sa halaman sa unang bahagi ng proyekto. Ang mahusay na engineering ay maagap: ipinapalagay nito ang pagkakaiba-iba ng totoong mundo at bumubuo sa mga layer ng proteksyon sa halip na umasa sa perpektong gawi ng operator.

Plano ng Komisyon at Pagpapanatili

A Pneumatic conveying systemhindi dapat nangangailangan ng kabayanihan. Ang pinakamadaling paraan upang makamit iyon ay ang pagtrato sa pagkomisyon bilang bahagi ng disenyo, hindi isang nahuling pag-iisip.

• Pagsusulit sa baselinegamit ang iyong aktwal na materyal sa inaasahang temperatura at moisture range
• Bilis ng pag-verifypara kumpirmahin na lampas ka sa pag-aayos ng mga limitasyon nang hindi masyadong bumibilis
• Pagmamasid sa pag-load ng filterupang kumpirmahin ang ikot ng paglilinis ay nagpapanatiling stable ang differential pressure
• Magsuot ng plano sa inspeksyonpara sa mga bends at high-impact zone sa mga tinukoy na runtime interval
• Diskarte sa mga ekstrang bahagitumutuon sa mga airlock seal, mga elemento ng filter, at mga seksyon ng pagsusuot

Karamihan sa mga "mahiwagang problema" ay lumalabas bilang mga pattern sa pressure, filter differential pressure, at motor load. Ang instrumentasyon ay hindi kailangang maging magarbo, kailangan itong mailagay nang matalino at aktwal na ginagamit.

Mga Real World Use Case

Narito ang mga karaniwang sitwasyon kung saan pinipili ng mga halaman ang pneumatic conveying at kung ano ang karaniwang ino-optimize nila.

• Paglipat ng pulbos sa mga mixerinuuna ang dust-tight pickup at pare-parehong feed para protektahan ang kalidad ng batch
• Paghahatid ng pellet sa mga silosinuuna ang banayad na paghawak at mga baluktot na lumalaban sa pagsusuot upang mabawasan ang mga multa
• Mga istasyon ng pagtatapon ng bagunahin ang lokal na pagkuha ng alikabok at malinis na pagtanggap upang maprotektahan ang mga operator
• Maramihang mga pickup sa isang linya ng prosesoinuuna ang stable switching logic at balanseng suction

Ang karaniwang thread ay kontrol ng pagkakaiba-iba. Mga pagbabago sa materyal. Nagbabago ang ambient humidity. Nagbabago ang mga operator. Ang sistema ay dapat pa ring maghatid ng matatag na daloy nang hindi nangangailangan ng patuloy na manu-manong interbensyon.

FAQ

Q1. Anong impormasyon ang dapat kong ihanda bago humiling ng panukala

Ibigay ang iyong pangalan ng materyal, bulk density range, particle size range, moisture sensitivity, temperatura, nais na kapasidad, mga distansya, bilang ng mga bend, at pickup at discharge point. Kung mayroon kang mga larawan ng kasalukuyang mga transfer point at ang nakapaligid na sitwasyon ng alikabok, na tumutulong sa mga inhinyero na magdisenyo para sa katotohanan kaysa sa mga pagpapalagay.

Q2. Masisira ba ng isang pneumatic system ang mga marupok na pellet o butil

Magagawa ito kung ang bilis ay masyadong mataas o ang mga liko ay hindi maganda ang pagpili. Kaya naman mahalaga ang phase choice, routing, at bend na disenyo. Kapag kritikal ang integridad ng produkto, ang mga diskarte sa mas mababang bilis at pagruruta na pinamamahalaan ng pagsusuot ay maaaring makabuluhang bawasan ang attrisyon.

Q3. Bakit may mga system na sumasaksak kahit na malakas ang motor

Ang pag-plug ay kadalasang sanhi ng hindi matatag na feed, masyadong maraming matalim na liko, hindi tamang air-to-solids ratio, moisture-driven adhesion, o paghihigpit sa filter na nagbabago sa daloy ng hangin sa panahon ng operasyon. Ang mas maraming kapangyarihan ay hindi awtomatikong lumilikha ng matatag na paghahatid.

Q4. Paano ko mababawasan ang alikabok sa paligid ng receiver

Tumutok sa lugar ng pagsasala ng receiver, wastong paglilinis ng filter, mga selyadong koneksyon, at isang kinokontrol na paraan ng paglabas para sa mga nakuhang multa. Ang mga isyu sa alikabok ay kadalasang nagmumula sa maliit na sukat na pagsasala o mahinang sealing sa halip na mula sa "pneumatic conveying" mismo.

Q5. Kaya ba ng isang sistema ang maraming materyales

Minsan, ngunit depende ito sa kung gaano naiiba ang mga materyales na iyon sa density, laki ng butil, at pag-uugali ng daloy. Kung kailangan mong humawak ng maraming materyales, humingi ng disenyo na tumutukoy sa matatag na operating windows at may kasamang praktikal na pagbabago at mga hakbang sa paglilinis.

Konklusyon at Mga Susunod na Hakbang

A Pneumatic conveying systemay hindi isang sukat na pagbili, ito ay isang prosesong desisyon. Kapag ang phase, air source, feeding method, routing, at filtration ay itinugma sa iyong materyal at layout, makakakuha ka ng mas malinis na sahig, mas kaunting mga pagkaantala, at mas predictable na produksyon. Kapag hindi sila, makakakuha ka ng alikabok, mga plug, at isang sistemang iniiwasan ng lahat.

Kung gusto mo ng disenyo na akma sa kondisyon ng iyong halaman at materyal na pag-uugali,Shandong Yinchi Environmental Protection Equipment Co., Ltd.makakatulong sa iyo na tukuyin ang isang malinaw na detalye, ihambing ang mga mode ng paghahatid, at bumuo ng isang praktikal na plano para sa pag-install at pagpapatakbo. Handa nang bawasan ang alikabok at patatagin ang mga punto ng paglilipat? makipag-ugnayan sa aminupang talakayin ang iyong aplikasyon at makakuha ng iniangkop na solusyon.
