Ang Definitive Engineering Guide sa Direct Coupling Roots Blowers

1. Direct Coupling Roots Blower: Pangunahing Konsepto

2. Mechanics ng Direct-Coupled Rotary Positive Displacement

3. Mga Kalamangan sa Pagganap Higit sa Belt-Driven System

4. Pag-install at Pag-align: Precision para sa Longevity

5. Mga Protocol sa Pagpapanatili para sa Mga Direct Drive Unit

6. Mga Kritikal na Industrial Application

7. Mga Pangunahing Teknikal na Detalye at Gabay sa Pagpili

8. Mga Madalas Itanong (FAQ)

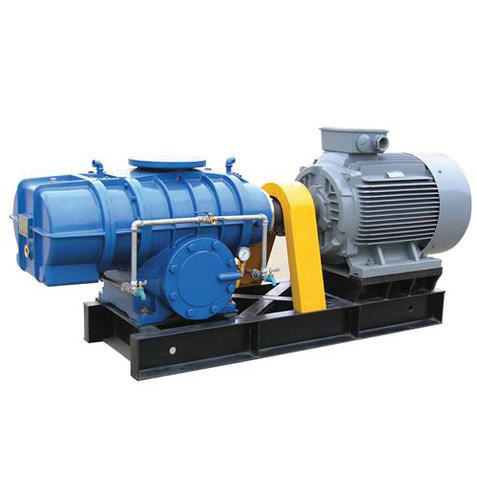

1. Direct Coupling Roots Blower: Pangunahing Konsepto

Sa gitna ng hindi mabilang na mga prosesong pang-industriya, mula sa wastewater treatment hanggang sa pneumatic conveying, nakasalalay ang matatag na teknolohiya ngDirect Coupling Roots Blower. Hindi tulad ng mga alternatibong hinihimok ng sinturon, ang mga unit na ito ay nagtatampok ng direktang mekanikal na link sa pagitan ng motor at ng blower shaft sa pamamagitan ng isang coupling. Ang tila simpleng pagkakaiba na ito ay nagbubunga ng malalim na benepisyo sa kahusayan, tibay, at katatagan ng pagpapatakbo. Sa pamamagitan ng pag-aalis ng sinturon, inaalis ng system ang isang karaniwang punto ng pagkasira at pagkawala ng enerhiya, na ginagawang mas gusto ang Direct Coupling Roots Blowers para sa mga application na tuluy-tuloy na tungkulin kung saan ang pagiging maaasahan ay pinakamahalaga.

Tinitiyak ng direktang pagsasaayos na ito na ang bilis ng pag-ikot ng motor ay tumpak na inililipat sa mga impeller, na naghahatid ng isang matatag, walang pulsation na daloy ng hangin na kritikal para sa mga proseso tulad ng aeration sa biological treatment o materyal na transportasyon sa mga planta ng semento. Ang pilosopiya ng disenyo ay nakasentro sa kaunting pagkawala ng makina at pinakamaraming oras, kaya naman ang mga industriya na may hinihingi na mga profile sa pagpapatakbo ay lalong gumagamit ng paraan ng pagmamaneho na ito sa mga tradisyonal na sistema ng sinturon.

2. Mechanics ng Direct-Coupled Rotary Positive Displacement

Direct Coupling Roots Blowergumana sa positibong prinsipyo ng displacement, gamit ang dalawa o tatlong-umbok na rotor na umiikot sa magkasalungat na direksyon sa loob ng isang tiyak na machined casing. Tinitiyak ng direktang pagkabit na ang mga rotor na ito ay nagpapanatili ng eksaktong pag-synchronize, na hinimok ng mga timing gear na pumipigil sa metal-to-metal contact. Habang umiikot ang mga lobe, nakukuha nila ang isang nakapirming dami ng hangin sa intake port at dinadala ito sa gilid ng discharge, kung saan ito ilalabas laban sa presyon ng system.

Ang pangunahing bentahe ng makina ay namamalagi sa pagkabit mismo. Ang isang flexible coupling, kadalasan ng taper-lock style, ay nag-uugnay sa motor shaft sa blower shaft, na tinatanggap ang mga maliliit na misalignment habang nagpapadala ng torque nang mahusay. Ang direktang drive na ito ay nag-aalis ng slippage na likas sa mga sistema ng sinturon, na tinitiyak na ang blower ay gumagana nang tumpak sa idinisenyo nitong bilis, na direktang nauugnay sa isang garantisadong volumetric flow rate. Ang katangiang ito ay mahalaga para sa mga prosesong nangangailangan ng pare-pareho, nasusukat na suplay ng hangin, tulad ng sa chemical dosing o fluidized bed reactors.

3. Mga Kalamangan sa Pagganap Higit sa Belt-Driven Systems

Kapag sinusuri ang Direct Coupling Roots Blowers laban sa mga katapat na hinihimok ng sinturon, lumalabas ang ilang pagkakaiba sa performance. Una, inaalis ng direktang pagkabit ang pag-igting at pagsusuot ng sinturon, na hindi lamang binabawasan ang dalas ng pagpapanatili ngunit pinipigilan din ang unti-unting pagkawala ng kahusayan habang ang mga sinturon ay umaabot sa paglipas ng panahon. Pangalawa, ang kawalan ng belt at pulley assembly ay binabawasan ang kabuuang footprint at bigat ng unit, na nagpapasimple sa pag-install at pagsasama sa mga compact na layout ng halaman.

Higit pa rito, ang mga direct-drive system ay nagpapakita ng mas mababang mga antas ng vibration at gumagana nang mas tahimik, na nag-aambag sa isang mas ligtas at mas komportableng kapaligiran sa pagtatrabaho. Ang pinababang mekanikal na kumplikado ay nangangahulugan na mas kaunting mga bahagi ang napapailalim sa pagkabigo, na nagpapahusay sa pangkalahatang pagiging maaasahan ng system. Sa mga aplikasyon kung saan limitado ang espasyo o kung saan kinakailangan ang tuluy-tuloy, mataas na karga na operasyon, ang direktang pagkabit ay nagbibigay ng mapagpasyang kalamangan sa mga tuntunin ng katatagan ng pagganap at pagsasaalang-alang sa gastos sa lifecycle.

4. Pag-install at Pag-align: Katumpakan para sa Longevity

Ang matagumpay na pag-deploy ngDirect Coupling Roots Blowernababatay sa maselang pag-install, lalo na sa pagkakahanay ng baras. Kahit na ang maliit na misalignment ay maaaring magdulot ng labis na panginginig ng boses, napaaga na pagkasira ng tindig, at pagkapagod sa pagkakabit. Ang pinakamahuhusay na kagawian sa industriya ay nagdidikta na ang mga halves ng coupling ay dapat na naka-install na may interference fit, kadalasang nangangailangan ng kontroladong pagpainit, upang matiyak ang isang secure na koneksyon sa mga shaft.

Ang wastong pagkakahanay ay kinabibilangan ng pagsuri sa parehong offset at angular deviations. Para sa pinakamainam na buhay ng serbisyo, ang kabuuang indicator reading (TIR) ​​sa mga coupling hub ay hindi dapat lumampas sa 0.005 inches (0.13 mm), at ang parallel deviation ng coupling face ay dapat nasa loob ng 0.001 inches (0.03 mm). Bukod pa rito, kritikal na itatag ang tamang axial gap sa pagitan ng mga coupling halves upang mapaunlakan ang thermal expansion ng mga shaft sa panahon ng operasyon, na maiwasan ang thrust loading na maaaring makapinsala sa mga panloob na bahagi ng blower. Ang paggamit ng taper-lock style coupling ay inirerekomenda upang matiyak ang positibong torque transmission at kadalian ng pagtanggal.

5. Mga Protokol ng Pagpapanatili para sa Mga Direct Drive Unit

Bagama't ang Direct Coupling Roots Blowers ay nangangailangan ng mas kaunting interbensyon kaysa sa mga belt-driven na unit, mahalaga ang isang structured na iskedyul ng pagpapanatili. Kabilang sa mga pangunahing pinagtutuunan ng pansin ang pagpapadulas ng gearbox at mga bearings, inspeksyon ng pagkabit, at pag-verify ng pagkakahanay. Ang regular na pagpapalit ng langis gamit ang lubricant na inirerekomenda ng tagagawa ay pumipigil sa pagkasira ng gear at matiyak ang maayos na operasyon.

Ang mga pana-panahong pagsusuri sa pagkakabit ay dapat na may kasamang visual na inspeksyon para sa pagkasira o mga bitak, at muling pag-torquing ng mga fastener sa mga tinukoy na halaga. Ang pagsubaybay sa vibration ay maaaring magsilbing predictive maintenance tool, na nakakakita ng mga maagang senyales ng imbalance o misalignment. Bukod pa rito, ang pagtiyak na malinis at hindi nakaharang ang intake air filter ay magpoprotekta sa mga rotor mula sa pagkasira ng particulate, na nagpapanatili ng malinis, walang langis na air output na isang tanda ng mga blower na ito.

• Araw-araw:Suriin ang mga antas ng langis, makinig para sa hindi pangkaraniwang ingay, subaybayan ang presyon at temperatura ng paglabas.
• buwanan:Suriin kung may pagkasuot ang coupling, i-verify ang pagkakahanay, malinis na air filter.
• quarterly:Baguhin ang langis ng gear, suriin ang mga bearings, suriin ang lahat ng metalikang kuwintas ng fastener.
• taun-taon:Comprehensive overhaul, kabilang ang pagsukat ng rotor clearance at pagpapalit ng seal.

6. Mga Kritikal na Aplikasyon sa Industriya

Dahil sa matibay na disenyo at maaasahang performance ng Direct Coupling Roots Blowers ang mga ito ay kailangang-kailangan sa malawak na hanay ng mga sektor. Sa wastewater treatment, nagbibigay sila ng mahahalagang aeration para sa aerobic digestion, na tinitiyak ang biological breakdown ng organic matter. Sa industriya ng aquaculture, pinapanatili nila ang mga kritikal na antas ng dissolved oxygen sa mga lawa at tangke, na direktang nakakaapekto sa kalusugan at ani ng stock.

Para sa maramihang paghawak ng materyal, ang mga blower na ito ay ginagamit sa mga pneumatic conveying system upang maghatid ng semento, butil, plastik, at iba pang mga pulbos sa pamamagitan ng mga pipeline. Tinitiyak ng matatag, mataas na presyon ng daloy ng hangin ang pare-pareho at mahusay na paglipat ng materyal sa malalayong distansya. Kabilang sa iba pang pangunahing aplikasyon ang supply ng hangin ng pagkasunog sa mga hurno, pagpapalakas ng gas sa mga plantang petrochemical, at mga pagpapatakbo ng vacuum packaging, na nagpapakita ng versatility ng teknolohiyang ito sa buong industriyal na spectrum.

Mga Pangunahing Sektor ng Application:Wastewater Aeration · Aquaculture · Pneumatic Conveying · Industriya ng Semento · Power Plants · Chemical Processing · Biogas Handling

7. Mga Pangunahing Teknikal na Detalye at Gabay sa Pagpili

Pagpili ng tamaDirect Coupling Roots Blowerpara sa isang aplikasyon ay nangangailangan ng maingat na pagsusuri ng daloy ng rate, presyon, at mga kinakailangan sa kuryente. Ang mga karaniwang unit ay nag-aalok ng mga rate ng daloy mula sa kasingbaba ng 0.6 m³/min hanggang sa higit sa 120 m³/min, na may mga discharge pressure na hanggang 98 kPa. Ang lakas ng motor ay maaaring umabot mula 1.1 kW para sa mas maliliit na unit hanggang higit sa 185 kW para sa malakihang industriyal na mga modelo.

Kapag tinutukoy ang isang blower, isaalang-alang ang kinakailangang differential pressure, ang nais na daloy ng daloy sa pressure na iyon, at ang mga kondisyon ng operating sa paligid. Ang three-lobe rotor na disenyo ay naging pamantayan ng industriya para sa pinabuting mga katangian at kahusayan ng pulsation kumpara sa mga mas lumang dalawang-lobe na disenyo. Ang pagkonsulta sa mga curve ng pagganap at mga teknikal na datasheet ay mahalaga upang matiyak na ang napiling blower ay gumagana sa pinakamainam na punto ng kahusayan nito, na naghahatid ng maaasahang serbisyo para sa nilalayon na aplikasyon.
